2025-03-15
Лазерлік кесу жабдықтарында беріліс пен тірек жүйесі қозғалыс дәлдігі мен тұрақтылықта шешуші рөл атқаратын негізгі беріліс құрамдас бөлігі ретінде қызмет етеді. Нақты табандылықпен, ол лазерлік кесу процестерінің тиімділігі мен дәлдігін қамтамасыз ету, кесу басын көп осьтік үйлестірілген басқаруға қол жеткізу үшін қуатты береді.
Принциптер мен функциялар
Дәлелдеу беру механизмі
Тісті тарту арқылы берілістер тісті тарту арқылы, жоғары беріліс тиімділігі (> 98%) және беріліс коэффициенттерін ұсынады. Бұл жылдамдық пен моментті дәл реттеуге мүмкіндік береді, мигральды деңгейге арналған X / Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-Z-осьтерін жасау үшін қозғалтқышты дәл реттеуге мүмкіндік береді (± 0,01m).

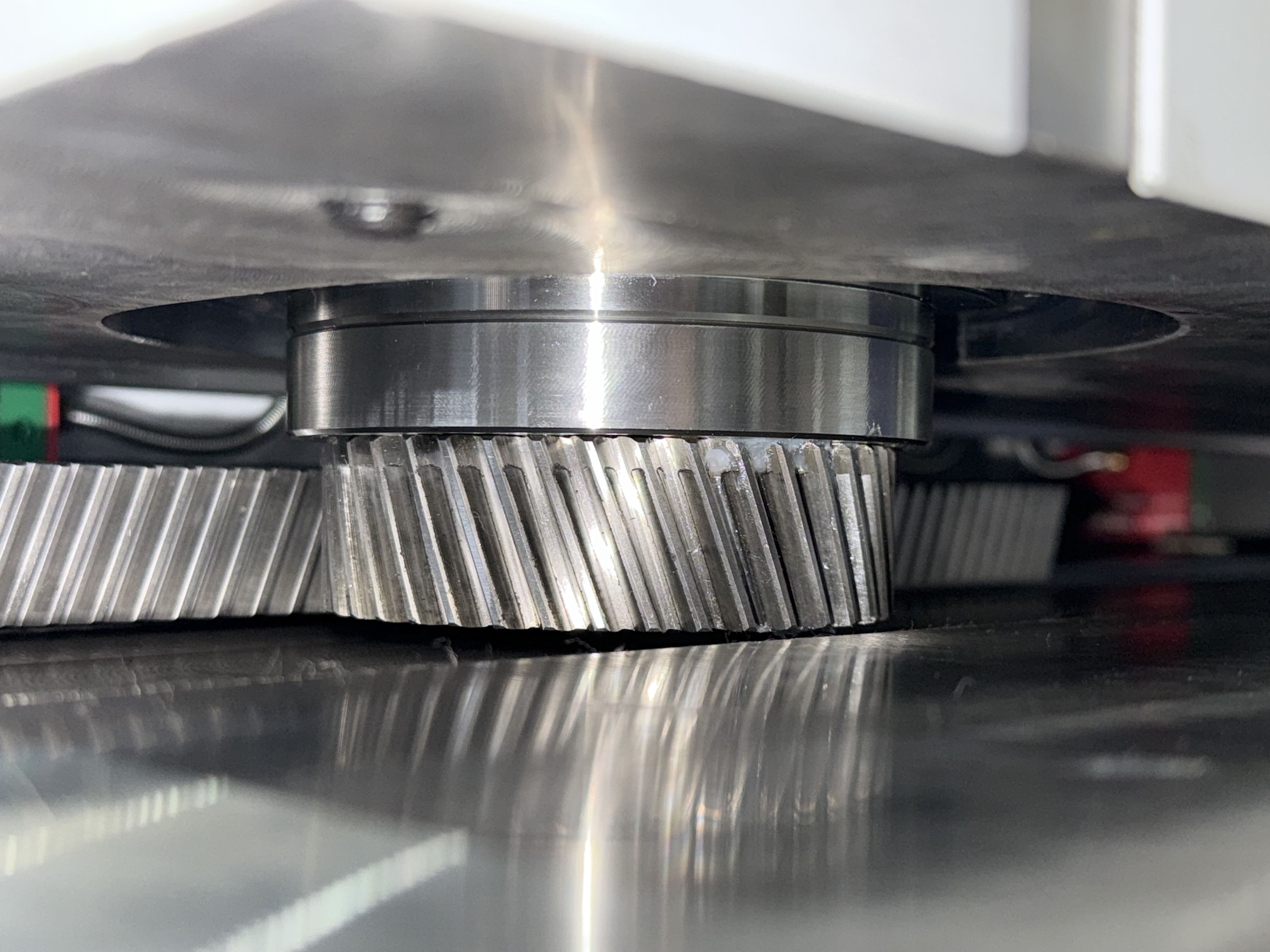

Тартпаның құрылымдық ерекшеліктері
Тартпалар, шексіз алаңдары бар цилиндрлік берілістерге балама сызықтық тістердің профильдері бар. Лазерлік кескіштер әдетте тік немесе доңғалақты тартпаларды қолданады. Тік сөрелері, олардың байланыстары жоғары (> 30% жақсарту), тегіс беру және шу деңгейі (<65 дБ), жоғары жылдамдықты, жоғары дәлдікке ие болады.
Негізгі салалық артықшылықтары
Мульти-осьті орналасуы: Тартпалар мен Servo Motors бірлескен жұмысы ± 0,01m орналасу дәлдігіне қол жеткізеді.
Жоғары дипамацияға жауап беру: оңтайландырылған редуктордың дизайны 200 м / мин кесу жылдамдығы үшін 2G үдеуін қолдайды.
Жетілдірілген жүктеме сыйымдылығы: доңғалақты тістің белсенділігі байланыс аймағын арттырады, бір тіс жүктемесін 15-20% төмендетіп, компоненттердің өмір сүру ұзақтығын 20000 сағатқа созады.
Техникалық қызмет көрсету нұсқаулары
Жинақтау инспекциясы: «Бірыңғай байланыс үлгілерімен ≤0.02mm берілістерін үйлестіре аласыз.
Тазартуды бақылау: Backlash-ты 0,05-0.08 мм аралығында ұстау; Нөлдік кері айналдыруға тыйым салынады.
Майлауды басқару: Әр 500 жұмыс уақытын толықтырумен ISO VG220 редукторын қолданыңыз.
ҚАУІПСІЗДІК ШАРТТАРЫ: Жеткізілімдерге арналған IP54 бағаланған қорғаныс қабаттарын орнатыңыз; Жұмыс кезінде жанаспаңыз.
Ақауларды анықтау: дереу өшіру, тербелмелі дірімділік үшін қажет (> 50 мкм амплитудасы) немесе шу (> 75 дБ).
