Лазерлік кесу машинасының құрылымы және жұмыс принципін талдау

Лазерлік кесу машиналары - бұл заманауи өндірісте кеңінен қолданылатын тиімді кесу құралдары, әсіресе металдар, металдар емес және түрлі материалдарды өңдеу. Дәл құрылымдық дизайн және қуатты функционалдылықпен, бұл машиналар жоғары дәлдік пен жылдамдықпен күрделі кесу тапсырмаларын орындай алады. Бұл мақалада лазерлік кесу машинасының негізгі компоненттері мен олардың функциялары мен принциптеріне терең талдау жасайды.

1. Лазерлік кесу машинасының негізгі компоненттері

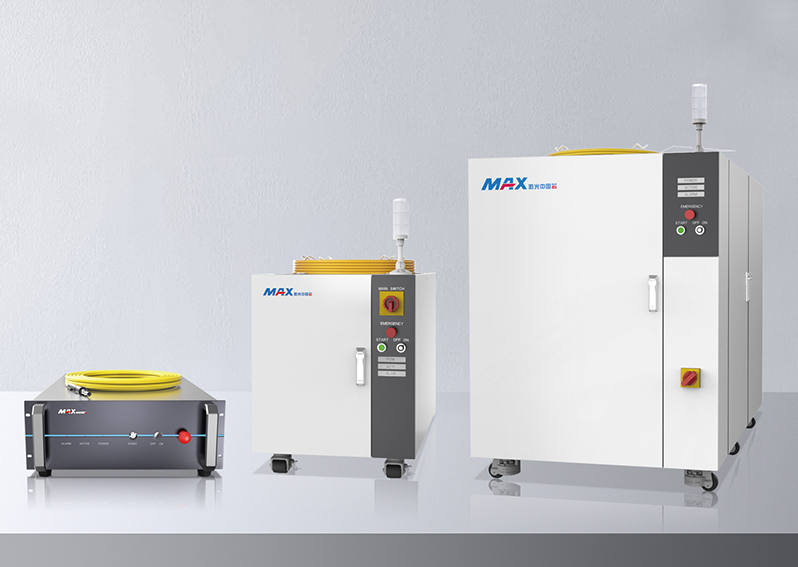

Лазерлік генератор

Функция: Лазер генераторы - лазерлік кесу машинасының негізгі компоненті, жоғары қуатты лазер сәулелерін шығаруға жауапты.

Принцип: лазерлік генератор жоғары қарқынды, монохроматикалық лазер сәулелерін лазерлік ортадан (мысалы, газ, қатты немесе жартылай өткізгіш), қоздыру көзінің әсерінен шығарады. Лазерлік кесу машиналарында қолданылатын лазерлердің жалпы түрлеріне СО2 лазерлері мен талшықты лазерлері кіреді.

Оптикалық жүйе

Функция: Оптикалық жүйе лазер сәулесін лазер генераторынан кесу бастарына жіберуге және лазердің фокус пен сәулелік сапасын реттеуге жауап береді.

Принцип: Оптикалық жүйе әдетте айналар, линзалар және оптикалық талшықтарды қамтиды. Лазер сәулесі лазердің нақты орналасуы мен шоғырлануын қамтамасыз ету үшін осы компоненттерге басшылыққа алады және бағытталған. Талшықты лазерлік кесу машиналары Оптикалық талшықтарды лазерді кесу бастарына тікелей жібереді, ал CO2 лазерін кесу машиналары лазерді кесу аймағына жіберу үшін айналарды пайдаланады.

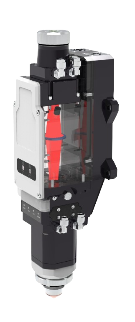

Кесу басы

Функция: Кесу бастары лазерді кесу машинасының «құралы» ретінде әрекет етеді, лазер сәулесін жұмыс бөлігіне, сонымен қатар, газ ағынының бағытын бақылау.

Принцип: Кесу бастарында лазер сәулесін дайындаманың кескіш аймағына бағыттау үшін линзалар мен айналарды қамтиды. Сонымен қатар, кесу бастары балқытылған металды үкген және жоғары сапалы қамтамасыз ету үшін беретін қосымша газ саптамасымен жабдықталған.

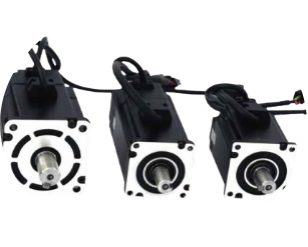

Қозғалыс жүйесі

Функция: Қозғалыс жүйесі лазерлік кесу машинасына жұмыс бөлігінің бетіне екі өлшемді немесе үш өлшемді кесу қимылдарын орындауға мүмкіндік береді.

Принцип: Қозғалыс жүйесі жетек қозғалтқыштарынан, рельстерден, Servo Motors және дәл беру компоненттерінен тұрады. Сандық басқару жүйесі (CNC) арқылы қозғалыс жүйесі лазер басының x, y, z осьтерінің бойындағы жоғары дәлдікті қамтамасыз етеді, ал X, Y, Z осьтерінің бойымен, кесу жолы мен дайындаманың дәл туралуына кепілдік береді.

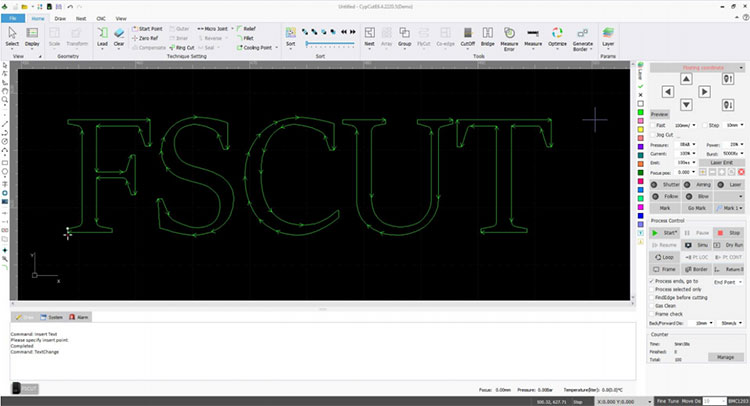

CNC Control System

Функциясы: CNC жүйесі лазерлік кесу машинасын жалпы бақылау және жоспарлау үшін, кесу процесінің әр егжей-тегжейлерін дәл басқаруға жауап береді.

Принцип: CNC жүйесі лазерлі қуат, кесу жылдамдығы, аздайтын жылдамдық, беріліс жылдамдығы, кернеу жылдамдығы және фокусты, кесуді кесетін немесе бағдарлама негізінде, кесу процесін біртіндеп жалғастырады. Заманауи лазерлік кесу машиналары, әдетте, жоғары автоматтандыру деңгейі ұсынатын жетілдірілген компьютерлік басқару жүйелерін қолданады.

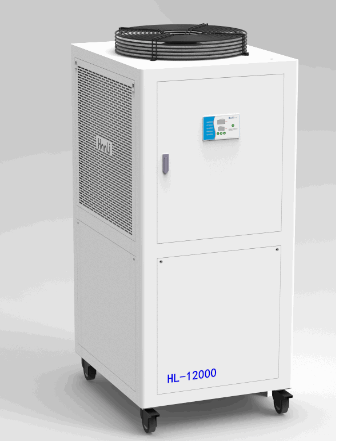

Салқындату жүйесі

Функция: Салқындату жүйесі лазер генераторы сияқты сыни компоненттердің қызып кетуіне жол бермейді, мысалы, лазер генераторы және бастарын кесу, тұрақты машинаның тұрақты жұмысы және дәлдігі.

Принцип: Салқындату жүйесі Нақты уақыттағы негізгі компоненттердің температурасын реттеу үшін су немесе ауа салқындатуды қолданады, бұл нақты уақыт режимінде, бұл өнімділігі теріс әсер етуі мүмкін. Ол әдетте салқындатқыш резервуар, сорғы және жылу алмастырғыштардан тұрады.

Шығару жүйесі

Функциясы: Шығару жүйесі кесу процесінде пайда болған түтін мен зиянды газдарды жояды, таза жұмыс ортасын және тиісті машиналардың жұмысын қамтамасыз етеді.

Принцип: Лазерлік кесу темекі шегудің айтарлықтай мөлшері мен зиянды газдар шығарады. Шығару жүйесі шаң жинайтын құрылғылар мен желдету қондырғыларын пайдаланады, бұл бөлшектерді кесу аймағынан алып тастау, таза және қауіпсіз жұмыс ортасын қамтамасыз ету үшін пайдаланады.

2. Лазерлік кесу машинасының жұмыс принципі

Лазерлік кесу машинасының жұмыс принципі келесідей жинақталуы мүмкін: лазер генераторы, ол кескіш басына оптикалық жүйе арқылы берілетін жоғары қуатты лазер сәулесін шығарады. Содан кейін кесу бастары лазер сәулесін дайындаманың бетіне бағыттайды. Лазерден жоғары жылу еріген немесе материалдан буға түседі, ал қосалқы газдар балқытылған газдар балқытылған материалдан шығарып, дәл кесуді аяқтайды.

Лазерлік кесудің артықшылықтары:

Жоғары дәлдік: Лазер сәулесі өте жақсы, бұл микрондық деңгейдегі дәлдікке мүмкіндік береді.

Жоғары жылдамдықты кесу: Лазерді кесу, әсіресе жұқа парақтар үшін жоғары кесу жылдамдығын ұсынады.

Байланыссыз өңдеу: Лазерлік кесу - бұл механикалық құралдарға тозудан аулақ болу, байланыс емес процесс.

Huawei лазері

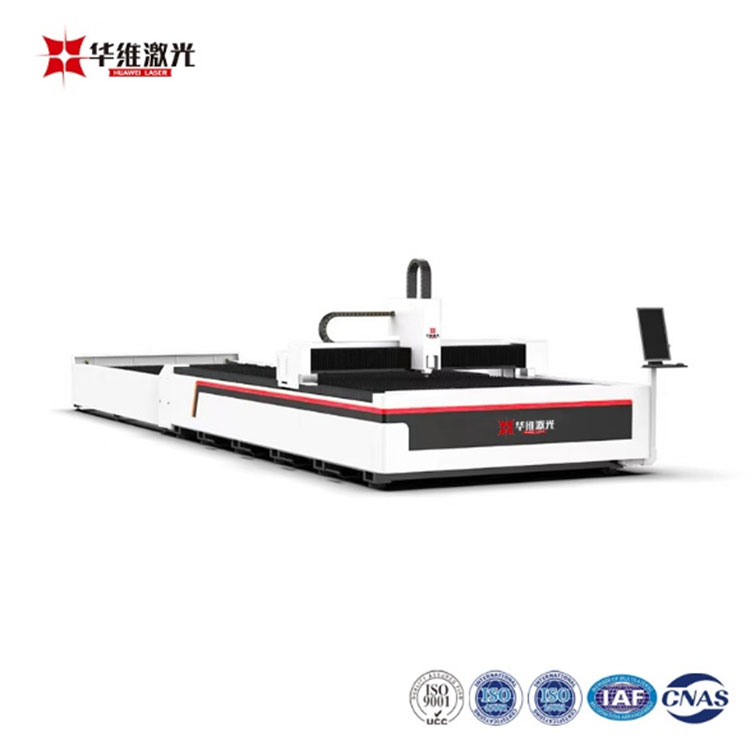

Лазерлік жабдықтар өнеркәсібіндегі жетекші өндіруші ретінде Huawei лазері жоғары тиімділікке, тұрақты, тұрақты және дәл лазерлік кескіш шешімдерді қамтамасыз ету үшін технологиялық инновациялар мен сараптама жылдарында технологиялық инновациялар мен сараптама. Huawei лазерін таңдау тек жоғары сапалы лазерлік кесу машинасын сатып алудан гөрі білдіреді; Бұл сенімді серіктес болуды өзіңіз өндірістік сапар барысында қолдауға міндеттеме алуды білдіреді. Жетілдірілген технологиялармен және мұқият қызметпен, Huawei лазерінің30000w айырбастау платформасының талшықты лазерлік кесу машинасы Әр түрлі салалардың қажеттіліктерін қанағаттандыратын ерекше дәлдік пен жылдамдықты жеткізіңіз.
